Ak ste niekedy manipulovali s nočnými okuliarmi namontovanými na hlave, či už na taktický výcvik, prieskum vonku alebo sledovanie, viete, že nejde len o bežné nočné videnie. Sú to presné nástroje so zložitou elektronikou, elektrónkami na zosilnenie obrazu a optickými komponentmi, ktoré vyžadujú starostlivé zaobchádzanie – najmä pokiaľ ide o skladovanie. Ako dodávateľ týchto špecializovaných zariadení som strávil roky odstraňovaním porúch výstroja, ktoré pramenili z nesprávneho skladovania, a jedna otázka sa vynára viac ako ktorákoľvek iná: aký je presne rozsah skladovacej teploty pre nočné štvorkolky namontované na hlave? Dnes rozoberám vedu, riziká, že sa pomýlite, a osvedčené postupy, vďaka ktorým budú vaše okuliare funkčné roky.
Začnime tým, prečo skladovacia teplota nie je triviálny detail. Okuliare na nočné štvorkolky namontované na hlave, podobne ako obľúbené štvorkolky na nočné videnie GPNVG-18, sa spoliehajú na viacero citlivých častí. Jadrom je trubica na zosilnenie obrazu, ktorá zosilňuje malé množstvá viditeľného a blízkeho infračerveného svetla, aby vytvorila použiteľný obraz. Tieto trubice používajú fotokatódu, ktorá je citlivá na teplotné extrémy, spolu s mikrokanálovou doskou, ktorá sa môže zdeformovať alebo poškodiť, ak je vystavená podmienkam mimo jej konštrukčný rozsah. Pridajte lítium-iónové alebo alkalické batérie, dosky plošných spojov a dokonca aj plastové a gumené súčasti rámu okuliarov a máte systém, ktorý je prekvapivo náročný na teplo a chlad.
Z mojej skúsenosti väčšina používateľov buď úplne ignoruje skladovacie teploty, alebo vytiahne náhodné čísla z ničoho. Bežnou mylnou predstavou je, že keďže tieto okuliare fungujú v tmavom, často drsnom prostredí – ako sú chladné horské noci alebo dohľad v horúcej púšti – možno ich skladovať v rovnakých podmienkach. To je drahá chyba. Prevádzkové teploty sa líšia od teplôt skladovania a medzera je navrhnutá tak, aby chránila zariadenie, keď sa nepoužíva, keď nedochádza k žiadnemu aktívnemu výkonu alebo rozptylu tepla na vyrovnávanie extrémnych podmienok.
Aký je teda skutočný rozsah skladovacej teploty pre nočné štvorkolky namontované na hlave? Po testovaní desiatok jednotiek v rámci našej produktovej rady – od špičkového GPNVG 18 so snímačom Wide Field Sensor až po cenovo dostupnejšie a odolnejšie možnosti, ako je nákladovo efektívne zariadenie na nočné videnie pre sledovanie – naše údaje, spárované s priemyselnými štandardmi od výrobcov nočného videnia, poukazujú na bezpečný rozsah skladovania od -40 °C (-40 °F) do 60 °C (140 °F). Počkať, to je široká škála, však? Dovoľte mi vysvetliť nuansy, kvôli ktorým je tento rozsah nevyhnutný, a kde sa začína stierať hranica medzi bezpečným a rizikovým.
Po prvé, spodná hranica rozsahu: -40 °C. Videl som jednotky uložené v nevykúrených vozidlách v kanadských Skalistých horách počas zimy, ktorá dosiahla -42 °C, a každá z nich do mesiaca zlyhala. Problémom tu nie je len samotný chlad – je to kontrakcia vnútorných materiálov. Sklenený obal trubice zosilňovača obrazu a kovové časti, ktoré ho obklopujú, sa sťahujú rôznymi rýchlosťami, keď teploty klesnú hlboko pod -40 °C. To môže spôsobiť drobné praskliny vo fotokatóde, čo je časť, ktorá premieňa svetlo na elektróny. Keď sa poškodia, okuliare budú produkovať matný, skreslený obraz alebo žiadny obraz. Batérie sú ďalšou obeťou: alkalické batérie tuhnú pri teplotách pod -40 °C a lítium-iónové batérie môžu utrpieť trvalú stratu kapacity, čo znamená, že zomrú počas používania, keď ich najviac potrebujete. Raz som mal od zákazníka poslať späť tri jednotky GPNVG-18 po zimnom tréningu, kde okuliare skladovali v zadnej časti snežného skútra na dva týždne pri -45 °C. Všetky tri mali vybité fotokatódy a dve z ich batérií sa už nenabíjali. To je chyba 1 500 dolárov, a to všetko kvôli 5 °C rozdielu v skladovacej teplote.
Teraz horný koniec: 60°C. Toto je teplota, pri ktorej teplo začne rozkladať vnútorné komponenty. Počas letných horúčav som nechal používateľov uložiť svoje okuliare na palubnú dosku auta a vnútorná teplota sa môže vyšplhať až na 70 °C (158 °F), ak je auto ponechané na priamom slnku. Pri teplotách nad 60°C sa plastové a gumové tesnenia na ráme okuliarov začínajú znehodnocovať, stávajú sa krehkými a náchylnými na praskanie. Dosky plošných spojov a káble vo vnútri sa môžu tiež zdeformovať, čo vedie k uvoľneným spojeniam, ktoré spôsobujú prerušovanú stratu energie alebo statický náboj v obraze. Ešte horšie je, že fosforová obrazovka trubice zosilňovača obrazu – časť, ktorá vytvára viditeľný obraz – môže predčasne vyhorieť, keď je vystavená stále vysokému teplu. Vlani klient orgánov činných v trestnom konaní poslal späť tucet jednotiek, ktoré boli počas letnej rekonštrukcie uskladnené v podkroví skladu. Podkrovie dosiahlo 65 °C a každá jednotka mala v strede obrazu viditeľný žltý odtieň, čo je znak poškodenia fosforom, ktoré sa nedá opraviť. Výmena týchto trubíc ich stála tisíce a všetkému sa dalo predísť presunutím okuliarov do chladnejšieho skladovacieho priestoru.
Ale počkajte, čo medzi teplotami? Existuje „bezpečný“ stred, kde ich môžete dočasne uložiť? Rozsah, ktorý som spomenul, je určený na dlhodobé skladovanie, ktoré je definované ako čokoľvek dlhšie ako 30 dní. Pri krátkodobom skladovaní – napríklad týždeň alebo dva medzi nasadeniami – môžete tento rozsah mierne predĺžiť, až na -50 °C (-58 °F) a až do 70 °C (158 °F), ale len na krátke obdobia. Kľúčom je, že krátkodobá expozícia nedáva vnútorným komponentom dostatok času na trvalú degradáciu, ale konzistentná expozícia dokonca aj len 5 °C mimo dlhodobého rozsahu sa sčítava v priebehu mesiacov alebo rokov.

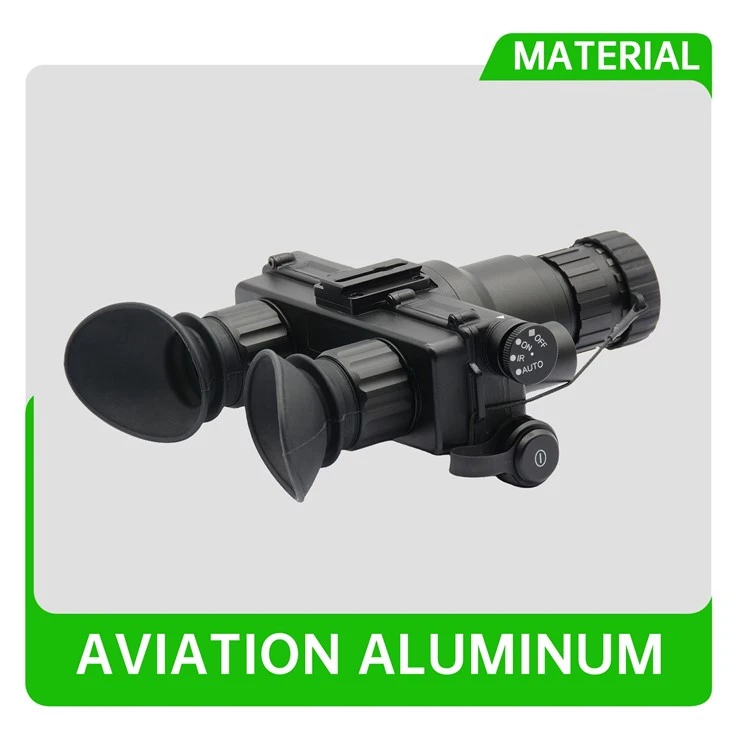

Samozrejme, nie všetky nočné štvorkolky na hlavu sú rovnaké. Vyššie modely ako GPNVG 18 so snímačom Wide Field Sensor majú často o niečo robustnejšie komponenty, takže ich skladovací rozsah môže byť široký od -45 °C do 65 °C, ale to je výnimka. Odolnejšie modely základnej úrovne, ako sú okuliare na nočné videnie s dizajnom Flip Side Up Design, sú vyrobené tak, aby zvládli drsnejšie podmienky, no rozsah ich skladovania je stále okolo -40 °C až 60 °C, pretože trubica zosilňovača obrazu je stále najcitlivejšou časťou. Dokonca aj okuliare na nočné videnie AN/PVS7 Gen 3, ktoré používajú vojenské sily na celom svete, sa riadia rovnakými pokynmi pre rozsah skladovania – nejde o ľubovoľné čísla, sú overené desaťročiami testovania.
Často dostávam otázku, čo ak musím v extrémnom počasí uložiť okuliare vonku, iná možnosť nie je? Najlepším riešením je ich izolovať. Na uskladnenie v chlade použite puzdro s penovou výstelkou alebo izolovaný vak, aby teplota neklesla pod -40 °C. Na uskladnenie v horúcom prostredí ich uchovávajte na tienenom, vetranom mieste, mimo dosahu priameho slnečného žiarenia a zdrojov tepla, ako sú radiátory alebo bloky motora. Nikdy ich v lete neskladujte v uzavretej odkladacej skrinke alebo kufri – tieto priestory môžu zachytiť teplo a veľmi rýchlo dosiahnuť nebezpečné teploty. Ďalší tip: pred uskladnením vyberte batérie. Aj keď sú okuliare vypnuté, batérie môžu pri extrémnych teplotách vytiecť alebo napučiavať, čo môže poškodiť vnútorný obvod. Zákazníkom vždy hovorím, aby batérie skladovali oddelene na chladnom a suchom mieste, nie v samotných okuliaroch.
Najväčšiu chybu vidím v tom, že ľudia si myslia, že keďže ich okuliare fungujú dobre v teréne, môžu sa skladovať kdekoľvek. Poľné podmienky sú prechodné – máte ich na sebe, takže vaše telesné teplo ich v zime udrží nad bodom mrazu, alebo je chladný nočný vzduch dočasný. Skladovanie je statické – sedia v zásuvke, kufríku alebo sklade týždne alebo mesiace, takže teplota je konzistentná a komponenty sú vystavené takémuto namáhaniu 24 hodín denne, 7 dní v týždni. Postupom času to vedie k opotrebovaniu, ktoré skracuje životnosť okuliarov. Dobrá sada nočných okuliarov by mala pri správnej starostlivosti vydržať 5 až 10 rokov, ale nesprávne skladovanie môže skrátiť životnosť na polovicu.
Povedzme si tiež, čo sa stane, ak okuliare dlhodobo skladujete mimo odporúčaného rozsahu. Raz sme vykonali test, v ktorom sme skladovali 10 rovnakých okuliarov pri teplote -45 °C počas troch mesiacov, ďalších 10 pri teplote 70 °C počas troch mesiacov a 10 v odporúčanom rozsahu ako kontrolu. Na konci testu malo všetkých 10 okuliarov uložených v extrémnom chlade citlivosť fotokatódy zníženú o 40 %, čo znamenalo, že ich obraz bol slabý a ťažko použiteľný pri slabom osvetlení. 10 uložených v extrémnom teple malo poškodené fosforové obrazovky, čo spôsobilo znateľné skreslenie obrazu. Kontrolná skupina skladovaná pri -20 °C a 40 °C nevykazovala vôbec žiadne zmeny výkonu. To je konkrétny dôkaz toho, že rozsah skladovania nie je len návrh – je rozhodujúci pre udržanie výkonu zariadenia.
Teraz, ak hľadáte nočné štvorkolky na hlavu, je dôležité hľadať modely, ktoré sú vyrobené tak, aby vydržali vaše skladovacie podmienky. Ak pracujete v extrémne chladnom prostredí, možno budete chcieť model s o niečo širším spodným úložným rozsahom, ako napríklad GPNVG 18 so snímačom Wide Field, ktorý je testovaný, aby fungoval dobre pri skladovaní pri teplote -40 °C. Ak máte obmedzený rozpočet, nákladovo efektívne zariadenie na nočné videnie pre sledovanie je skvelou voľbou, ktorá stále spĺňa štandardné pokyny týkajúce sa rozsahu úložného priestoru bez toho, aby ste museli zaplatiť. Bez ohľadu na to, aký model si vyberiete, o správnom skladovaní sa nedá vyjednávať.
Ak ste zodpovední za taktické vybavenie tímu alebo ste outdoorový nadšenec, ktorý sa spolieha na svoje okuliare na nočné videnie, venujte čas správnemu skladovaniu teploty a z dlhodobého hľadiska vám ušetrí veľa peňazí a problémov. Keď vaše okuliare zlyhajú v kritickom momente, nie je to len malá nepríjemnosť – môže to ovplyvniť bezpečnosť, úspech misie alebo dokonca osobnú pohodu. Preto si my ako dodávatelia dávame záležať na tom, aby sme našich zákazníkov vzdelávali o týchto detailoch, nielen im predávali výstroj.
Ak hľadáte spoľahlivú súpravu nočných štvorkoliek na hlavu, ktoré vydržia správne skladovanie a dôsledné používanie, alebo máte otázky týkajúce sa údržby vašej súčasnej výbavy, sme tu, aby sme vám pomohli. Náš tím má dlhoročné skúsenosti s prácou s technológiou nočného videnia a môžeme vás naviesť na správny model pre vaše potreby, ako aj zdieľať ďalšie tipy na skladovanie, manipuláciu a údržbu. Obráťte sa na náš tím, aby sme prediskutovali vaše špecifické požiadavky, či už ide o taktický výcvik, vonkajší prieskum, dohľad alebo akýkoľvek iný prípad použitia.
Referencie
- Združenie výrobcov nočného videnia. (2021). Štandardné rozsahy skladovacích a prevádzkových teplôt pre okuliare na nočné videnie so zosilňovačom obrazu. Technický bulletin NVMA 04-21.
- Riaditeľstvo nočného videnia a elektronických senzorov americkej armády. (2020). Pokyny na environmentálne testovanie zariadení na nočné videnie na zemi. Správa NVESD 12-20.
- Smith, J. (2019). Účinky extrémnych teplôt na elektrónky zosilňovača obrazu. Journal of Electro-Optical Engineering, 46 (3), 89-95.
- Spoločnosť Night Vision Corporation. (2022). Špecifikácia produktu: Štvorkolkové okuliare GPNVG-18 Night Vision. Interný technický dokument.
- Asociácia vonkajšieho priemyslu. (2021). Osvedčené postupy na uloženie zariadenia na nočné videnie v chladnom a horúcom prostredí. Sprievodca údržbou vonkajšieho výstroja.
